电测式微型贯入仪

MPT微型贯入仪是一种便携式土工试验仪器，适用于原位或室内测定一般粘性土、软土、夯实土、红粘土及黄土的液性指数及粗估土的承载力。

MPT微型贯入仪执行中国工程建设标准化协会的 “微型贯入仪试验规程(CECS 54:93)”。

可满足我国的城乡建设、铁路、公路、隧道、桥梁、水电、煤炭、冶金、石化、海洋等各部门的测试需位。

概    述

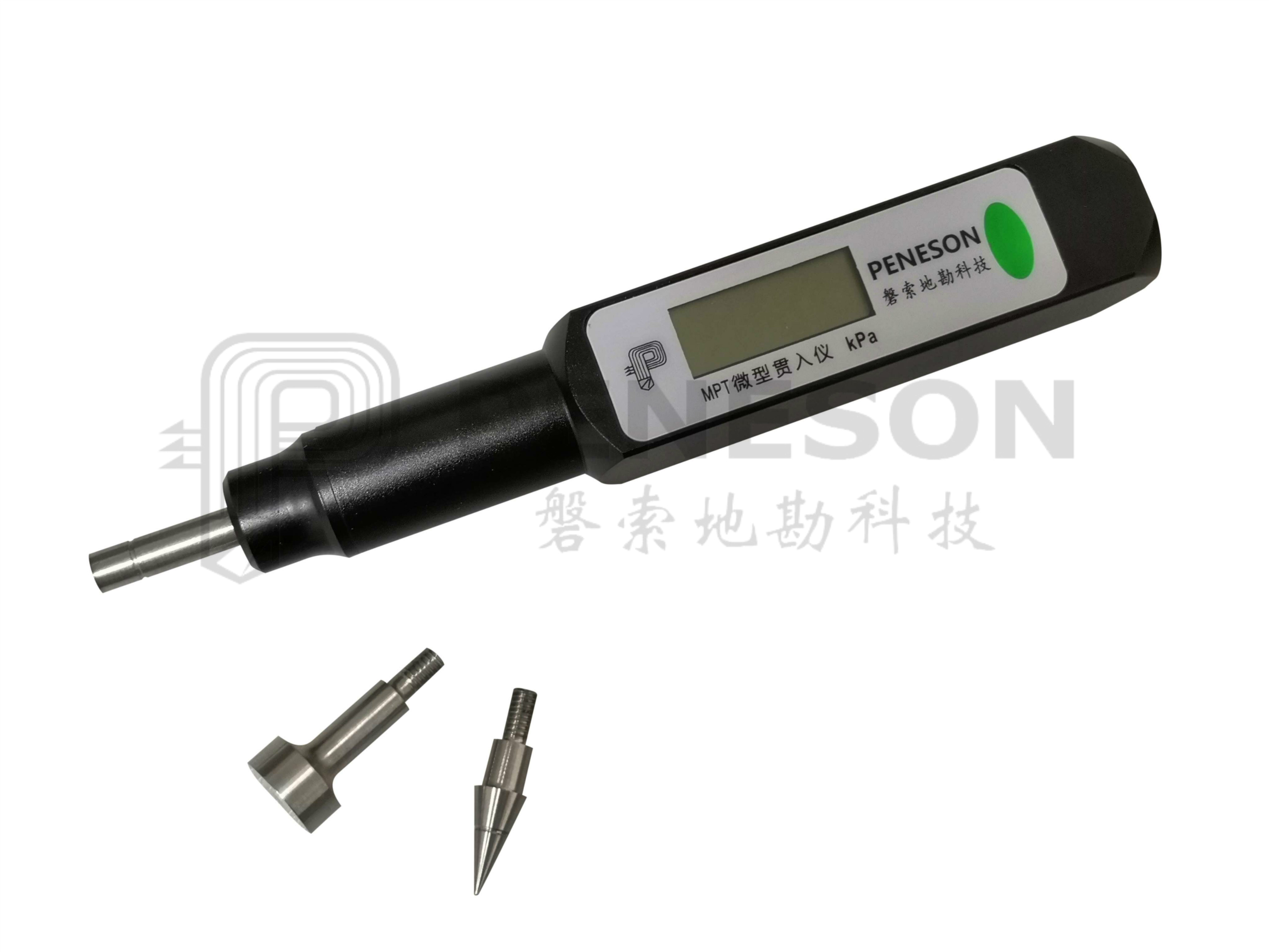

MPT型微型贯入仪由1只数显电测式测力计和3只不同规格的测头组成。数显电测式测力计采用高精度压力传感器，内置电路程序将采集到的压力结合板头大小换算成对应的压强直接显示到液晶屏上。测头具体参数如表1所示：

表1. MPT型微型贯入仪具体参数表

测试方法

用削土刀整平待测土的表面。

根据土质的软硬程度选取合适的测头，并拧紧在测杆上，锁紧发花螺母。

长按绿色按键直到看见倒数，然后使测头保持垂直朝下，倒数结束时系统自动重置零点，双击按键切换到对应的测头，然后单击按键使微型贯入仪进入最大值保持状态；（倒数结束后若液晶屏数值不为零则需要重新开机进行归零）。

将测头匀速地贯入土内至测头上刻线与土面接触为止。贯入时，测杆应与被测土表面垂直。

读取贯入阻力值Pt （单位为kPa )。

根据最终所得的阻力值Pt．点击查阅对照表，即可得被测土的液性指数和允许承载力。

试验结束，净仪器，特别注意要装护好测头。
